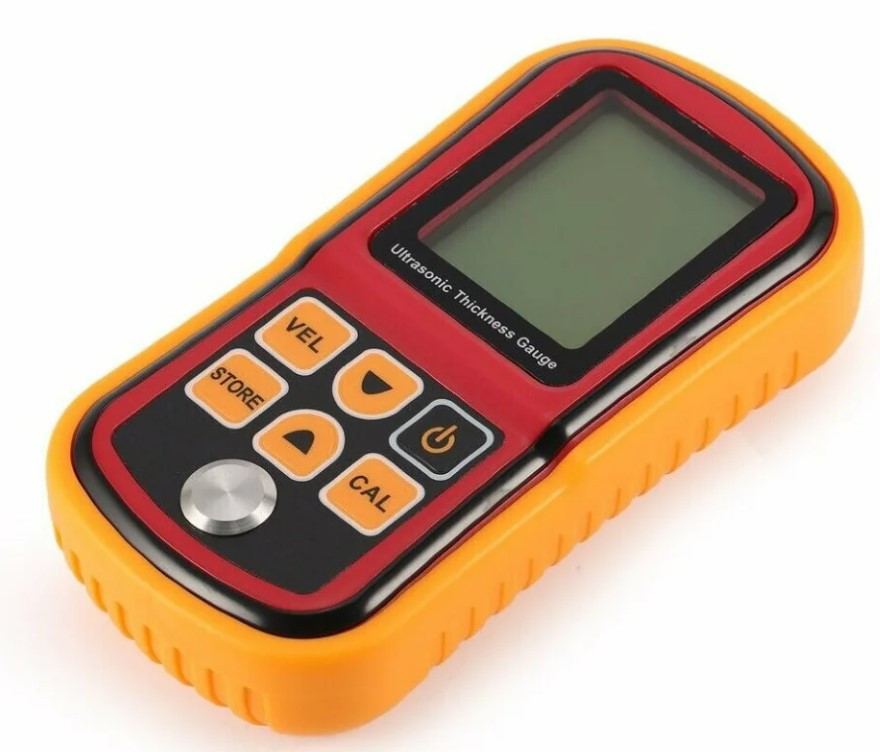

Товщиномір ультразвуковий, тестер покриттів Benetech GM100 1.2-225 мм 5МГц

Опис товщиною ультразвукового, тестера покриттів Benetech GM100 1.2-225мм 5МГц

Товщиномір Benetech GM100 використовується для вимірювання товщини матеріалів, які добре проводять ультразвук у діапазоні швидкості проходження ультразвуку 1000-9999 м/с і в діапазоні товщини матеріалів 1,2-2.5 мм.

Пристрій може вимірювати товщину таких матеріалів: алюміній, цинк, срібло, золото, олово, залізо, сталь, латунь, мідь, неіржавка сталь, акриловий пластик, вода, гліцерин, розчинне скло, ацетат, фосфориста бронза, скипидар, скло, сплав цинковий, магній, мідно-нікелевий сплав, нікель, сталь 4330, титан, цирконій, нейлон.

Для максимальної точності об'єкт, що вимірюється, має мати дві паралельні поверхні.

Точність товщиноміра Benetech GM100 становить 1%, крок вимірювання становить 0,1 мм.

Інструкція з експлуатації:

Перед використанням тестера потрібно встановити в бокс для елементів живлення три батарейки типорозміру AAA. Елементи живлення потрібно встановлювати, дотримуючись полярності, як зображено на корпусі бокса. Батарейки до комплекту постачання не входять.

Далі потрібно під'єднати до приладу перетворювач (датчик). Для цього потрібно в роз'єми приладу вставити конектори перетворювача. Причому немає різниці, який конектор вставляти в який роз'єм. Маркування на датчику 5P ф10.

Після цього прилад потрібно ввімкнути за допомогою чорної кнопки вмикання/вимикання. Потім прилад проходить автоматичне калібрування та вмикається основне меню GM100.

До початку вимірювання потрібно відкалібрувати прилад. Прилад має калібруватися щоразу, коли замінюється перетворювач або елементи живлення. Процедура калібрування дуже важлива, тому що впливає на точність вимірювання. Для початку калібрування потрібно один раз натиснути кнопку CAL, на дисплеї з'явиться напис CAL. Потім потрібно приставити чутливий елемент перетворювача до стандартного калібрувального блока, який є на корпусі приладу. Калібрування не буде закінчене, поки на дисплеї не з'явиться напис 4 mm. Для перевірки точності калібрування потрібно вимірювати товщину калібрувального пластини, яка входить до комплекту постачання. Товщина калібрувальна пластина становить 4 мм.

Для підготовки до вимірювання потрібно вибрати швидкість проходження звуку матеріалів. Вибір швидкості проходження звуку проводиться почергово натисканням кнопки VEL.

Перед кожним вимірюванням потрібно спочатку нанести на чутливий елемент датчика трохи струмопровідного шару. Як струмопровідний шар можна використовувати гель для ультразвукового дослідження (УЗД). Гель для ультразвукового дослідження (УЗІ) входить до комплекту постачання.

У пам'ять товщини монітора Benetech GM100 можна додавати до десяти додаткових матеріалів за допомогою режиму збереження даних. Для переходу в режим збереження даних потрібно натиснути й упродовж 2 секунд утримувати кнопку STORE, після чого на дисплеї з'явиться індикатор M. Вибір однієї з десяти комірок пам'яті відбувається за допомогою кнопок коригування. Коли комірка пам'яті обрана — її вміст оновлюється під час вимірювання кожного нового значення. Останнє виміряне значення зберігається в обраній комірці пам'яті. Після завершення потрібно натиснути кнопку STORE для повернення у звичайний режим.

Якщо робота проходить в умовах зі складним освітленням, то в приладі передбачена підсвітка дисплея. Щоб увімкнути режим підсвітки, потрібно за вимкненого приладу натиснути й утримувати кнопку CAL і потім натиснути кнопку вмикання. Підсвітка дисплея буде вмикатися на 7 секунд під час виконання будь-якої операції.

Товщиномір автоматично вимикається після 2 хвилин бездіяльності.

Характеристики:

• Тип чутливого елемента: ультразвуковий;
• Маркування на датчику: 5P ф10;
• Довжина кабелю перетворювача (датчика): 1 м;
• Робоча частота: 5 МГц;
• Діапазон вимірювання товщини: 1,2 – 225 мм;
• Діапазон швидкості проходження ультразвуку: 1000 – 9999 м/с;
• Точність: 1%;
• Крок вимірювання: 0,1 мм;
• Дисплей: рідкокристалічний, не кольоровий;
• Підсвітка дисплея: є;
• Живлення: три батарейки типорозміру AAA;
• Контроль заряду батарей: є;
• Робоча температура: 0 – 40°C;
• Максимальна температура вимірюваного об'єкта: до 60 °C;
• Габарити: 146 x 72 x 29 мм;
• Вес комплекта: 349 г.

Комплектація:

• Товщиномір ультразвуковий;
• Силіконовий чохол;
• Перетворювач (датчик);
• Калібрувальна пластина;
• Струмопровідний гель;
• Керівництво користувача англійською мовою.
