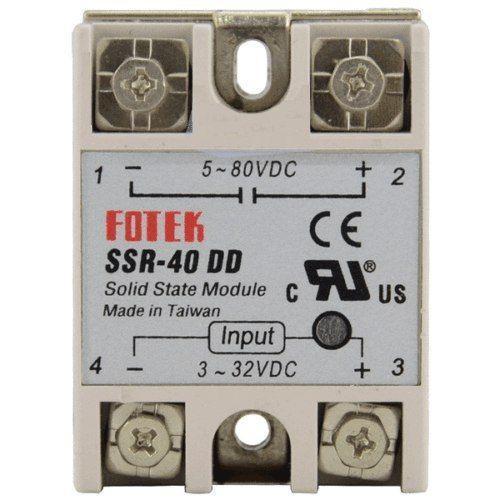

Однофазне Реле твердотільне Fotek SSR-40DD 40А DC-DC

Опис Реле однофазного твердотільного Fotek SSR-40DD 40А DC-DC

Однофазне твердотільне реле Fotek SSR-40DD 40А DC-DC використовується для безконтактної комутації пристроїв з робочою напругою 5 – 80 В постійного струму.

Для використання реле його потрібно ввімкнути в ланцюг з робочою напругою 5 – 80 В постійного струму, яку потрібно комутувати, клемами «1» і «2+» (дотримуючи полярність). Потім до клем «3+» і «4-» потрібно підключити керуючий сигнал постійного струму з напругою 3 – 32В на включення/ вимикання реле. Якщо на реле подається керуючий сигнал, то повинен горіти червоний світлодіод, розташований на корпусі.

Харчування реле здійснюється від керуючого сигналу постійного струму.

Твердотільні реле не призначене для комутації електродвигунів. Однак може використовуватися для цих цілей при виконанні наступних умов: повинен бути забезпечений 5-8 кратний запас по струму; обов'язково використання радіатора охолодження (і бажано з вентилятором охолодження).

Характеристики:

• Відсутність іскор і електричної дуги при комутації
• Маленький рівень електромагнітних перешкод при комутації
• Великий ресурс служби
• Не вимагає профілактичних робіт в процесі експлуатації
• Можливість високого швидкодії (швидкості комутації)
• Малі розміри
• Тип: DC-DC
• Номінальна керуюча напруга: 3-32 В постійного струму
• Напруга включення/ вимикання: вкл > 2.4/ викл < 1 В
• Струм спрацьовування: 7.5 мА/12
• Метод управління: комутація при переході струму через нуль
• Немає перешкод, що створюються 3-ю гармонікою при включенні
• Номінальна напруга навантаження: 5-80 В постійного струму
• Падіння напруги: 1.6/ 25°З
• Номінальний струм навантаження: 40 А
• Макс. короткочасний струм: 410 А
• Струм витоку: 3 мА
• Час відгуку на вхідний сигнал: менше 10 мс
• Діелектрична міцність: більше 2.5 кВ АС/ 1 хв
• Опір ізоляції: більше 50 МОм/ 500 В DC
• Діапазон робочих температур: -20°С...+80°С
• Розмір: 6.3 х 4.6 х 2.3 см
• Вага: прибл. 100 г

Комплектація:

• Реле напруги
