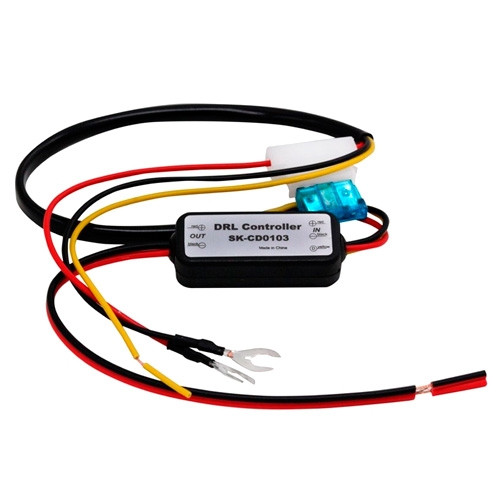

Контролер денних ходових вогнів ВТВ DRL, LED 12В

Контролер денних ходових вогнів DRL, LED 12В використовується в автомобілях для автоматичного включення/вимикання денних ходових вогнів (ДХО). В правилах дорожнього руху України включена норма, що зобов'язує водіїв рухомих транспортних засобів у світлу пору доби з 1 жовтня до 1 травня з метою їх позначення вмикати фари ближнього світла або денні ходові вогні. Якщо випадково забути включити ДХО, Вас чекає неприємний сюрприз у вигляді спілкування з працівниками поліції і згодом штрафу. Або включити, але забути вимкнути, згодом розрядивши автомобільний акумулятор. Щоб автоматизувати включення/вимикання ДХО Вам допоможе цей пристрій.
Для використання контролера потрібно впровадити його в проводку автомобіля. У більшості випадків підключення просте і можна реалізувати самому.
Підключення:
Червоний дріт з клемою підключається до позитивного контакту акумулятора; чорний дріт з клемою або підключається до негативного контакту акумулятора або до т. зв. "масі" автомобільної проводки. На червоному проводі з клемою є гніздо, у якому знаходиться запобіжник. В наявності є контролери з запобіжниками на 2А – з чого можна зробити висновок, що максимальний струм навантаження до 2А.
Вихідні контакти: червоний провід це "+" (плюс), відповідно чорний провід це "-" (мінус). Ці дроти підключаються до денними ходовими вогнями. Оскільки вихідних дроти тільки два – лампи ДХО потрібно підключати до виходу контролера паралельно.
Ще на вході є білий провідник. Він підключається або до позитивного контакту фар ближнього світла або до "туманкам" – як Вам зручніше. Коли на білий провід подається напруга – ДХО починають світити в напівнакалу, що заощаджує заряд акумулятора.
Принцип дії:
Напруга автомобільного акумулятора, при вимкненому двигуні, близько 12В. Коли Ви заводите двигун починає працювати генератор і напруга в мережі автомобіля піднімається. Коли напруга в мережі автомобіля досягає значення 13В контролер –починає працювати і включаються ДХО. Коли Ви вимикаєте двигун напруга в мережі автомобіля поступово (інерція генератора) падає до 12В. Коли напруга в мережі стає нижче 13В – контролер включає таймер вимкнення на 15 секунд. По закінченню 15 секунд ДХО вимикаються. Если при остановке у Вас включены фары ближнего света или "туманки" (куда Вы подключили желтый провод) ДХО не выключатся – нужно обязательно выключить и фары.

Характеристики:

максимальный ток нагрузки: 2А;
напряжение срабатывания: 13В;
рабочее напряжение: 13 – 18В;
время задержки выключения: 15 секунд;
длина входных проводов: 50 см;
длина выходных проводов: 13 см;
размеры: 40 х 21 х 18 мм;
вес: 35 г.
