Програматор ECU, BDM100 v12.55 OBDII/EOBD, авто

Програматор чіп тюнінга в електронних блоках управління автомобільними двигунами на базі процесорів Motorola MPC5xx моделі BDM100 v12.55, зібраний на чіпі MC68HC11E1CFNE3.

Програматор ECU, BDM100 v12.55 OBDII/EOBD, авто використовується для читання/запису системної пам'яті (Flash, RAM, EEPROM) і т. н. чіп тюнінга в електронних блоках управління автомобільними двигунами виробників Bosch, Siemens, Magneti Marelli, Delphi з процесорами Motorola MPC5xx по інтерфейсу Background Debug Mode (BDM). Найбільш часто використовується після невдалої прошивки через інтерфейс OBDII.
Для використання програматора BDM100 потрібно підключити його до комп'ютера через кабель USB тип A – USB тип B, після чого з характерним клацанням повинно спрацювати реле. Довжина кабелю USB тип A – USB тип B 140 див. Після цього Ваша операційна система почне пошук драйверів. Програмою установки драйверів потрібно вказати шлях до папки Ваш диск\bdm100\Drivers Win98-ME-2K-XP на CD диску, що йде в комплекті. Цей спосіб підійде, якщо у Вас операційна система Windows 98/ME/2000/XP. Для операційних систем Windows Vista/7 як 32 - так і 64-бітних потрібен інший драйвер (Driver for Windows 7.zip). Після установки драйвера програматор буде визначатися операційною системою як BDM100.
Далі потрібно підключити до програматора живлення 12В постійного струму. Для цього в комплекті йде адаптер живлення моделі YCZX-1258, вхідна напруга 100 – 240 В змінного струму з частотою 50/60 Гц, вихідна напруга 12 В постійного струму з максимальною навантаженням 2 А. Адаптер живлення має вилку «американського» типу, але в комплекті є перехідник на виделку «радянського» типу. Довжина проводу адаптера живлення 140 див.
Після підключення живлення потрібно підготувати ЕБУ (електронний блок управління) до програмування. ЕБУ зазвичай важко розібрати без пошкодження корпусу, тому будьте гранично акуратні, щоб не зіпсувати гарантію. Коли ЕБУ розкритий, потрібно знайти на його платі BDM майданчик і визначити де перший пін. Далі потрібно підключити програматор до ЕБУ. Для цього в комплекті йде шлейф «мама-мама» під 10-піновий штирьовий роз'єм
програматора.

Відстань між контактами роз'єму 2,54 мм, довжина шлейфу 73 див. Також в комплекті йде три перехідника для контактного підключення програматора до ЕБУ. Перехідники оснащені однаковими 10-пиновыми входами типу «мама» з відстанню між контактами 2,54 мм сумісні зі шлейфом. На виході у перехідників 10-піновий штирьові контакти з різною відстанню між контактами під різні BDM майданчики. Але є один момент, щоб з'єднати шлейф з перехідниками його потрібно буде допрацювати. Ось декілька варіантів:
1. Зовсім не використовувати перехідники, а кожен раз з'єднувати шлейф і ЕБУ допомогою пайки. Для цього доведеться відрізати один з коннекторів шлейфу, розпустити і зачистити провід;
2. За допомогою пайки з'єднати шлейф і перехідники або припаяти до проводів шлейфу штирьові контакти. Для цього доведеться відрізати один з коннекторів шлейфу, розпустити і зачистити провід;
3. Використовувати зовнішні штирьові контакти, наприклад такі, такі або такі.
Для контактного з'єднання перехідників і ЕБУ використовуються спеціальні «прошивні» столи т. н. BDM frame. Без такого інструменту такий спосіб підключення буде важким.
После этого можно перейти к программному обеспечению. В комплекте на CD диске есть две программы MpcProg и DimSport. Программа MpcProg может работать только в операционных системах Windows 98/ME/2000/XP, причем для работы понадобится DLL файл (файл OBDII DLL.rar). MpcProg можно русифицировать с помощью этого файла (файл Русификатор для MpcProg.rar). Программа DimSport может работать с операционной системой Windows Vista/7 как 32- так и 64-битной. Программы можно запускать, когда BDM100 полностью подключен. В программах есть большая кнопка ON, при её нажатии срабатывает реле с характерным щелчком и загорается зеленый светодиод. Это означает, что на ЭБУ подалось напряжение питания. Через несколько секунд программа определит тип ЭБУ, после этого можно начинать чтение/запись. На Ваше усмотрение, можете использовать любую аналогичную программу. Инструкция на английском языке по работе с программой MpcProg и специфике подключения BDM100 к разным ЭБУ (файл Инструкция pdf). Инструкция на русском языке по специфике подключения BDM100 к разным ЭБУ (файл Инструкция рус.pdf).
Список підтримуваних ЕБУ (Список підтримуваних блоков.txt).

Характеристики:

модель: BDM100 v12.55;
зібраний на чіпі: MC68HC11E1CFNE3;
типи пам'яті читання/запису: Flash, RAM, EEPROM;
інтерфейс програмування: Background Debug Mode (BDM);
напруга програмування: 12 В;
напруга живлення: 5В,+12В;
розміри: 75 х 70 х 25 мм;
розміри упаковки: 155 х 130 х 60 мм;
вага комплекту: 450 р.

Комплект поставки:

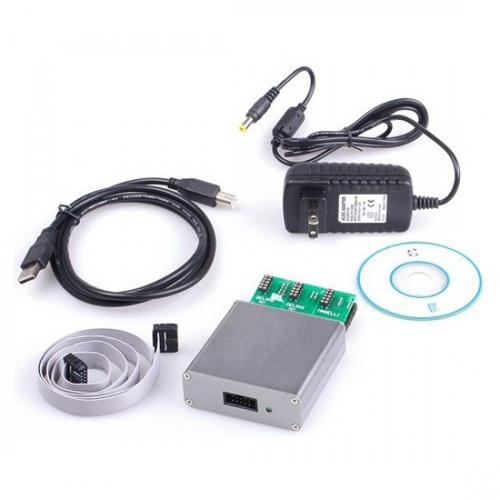

• програматор BDM100 в заводській упаковці;
• адаптер живлення YCZX-1258;
• кабель USB тип A – USB тип B;
• шлейф;
• перехідники – 3 шт.;
• CD диск з програмним забезпеченням і драйверами.
