Двоканальний генератор сигналів DDS, 20МГц

Двоканальний генератор сигналів DDS, 20МГц

Двоканальний генератор сигналів DDS, 20МГц

FY2300-20M - двоканальний генератор DDS довільних форм сигналів (смуга: 20 МГц, частота ЦАП: 200 МВ/с, пам'ять: 2 тис. точок). Двоканальний DDS генератор сигналів FY2300-20M, володіє хорошою функціональністю, дозволяє отримувати точний, стабільний сигнал з низьким рівнем спотворення.

Генератор FY2300-20M имеет более 30-ти предустановленных форм сигналов, включая математические, тригонометрические функции, кривые распределения и пр, реализованы возможности генератора качающейся частоты (линейный и логарифмический режимы) и модуляции сигнала AM, FM. Амплитуда генерации до 20 В, выходное сопротивление 50 Ом.

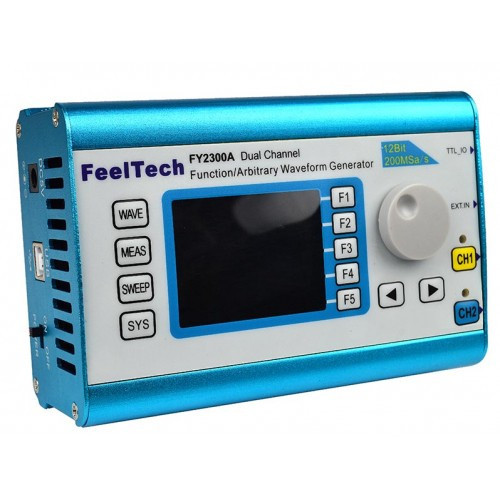

Двухканальный DDS генератор FY2300-20M выполнен в небольшом алюминиевом корпусе, на правой стороне корпуса размещены 4 BNC выхода, два канала генератора, один цифровой вход и один цифровой вход/выход. На левой стороне размещены гнездо для подключения блока питания, порт USB тип В и выключатель устройства. Всю переднюю панель занимают кнопки управления и достаточно большой цветной ЖК-дисплей 2.4" для отображения информации о работе устройства. Также имеется два светодиода зеленого цвета для индикации работы каждого канала.

Работает генератор от USB порта или от блока питания который входит в комплект, напряжение питания 5 В DC. На CD диске, который идет в комплекте, есть программное обеспечение, позволяющее управлять генератором удаленно с ПК. Также с его помощью в память можно загрузить до 16 произвольных сигналов, или нарисовать желаемый сигнал вручную.

Характеристики:

• модель: FY2300-20M;

• ЖК-дисплей с диагональю: 2.4";

• диапазон частоты сигнала: 1 мкГц - 20 МГц;

• технология прямой выборки DDS: разрешение - 12 бит, скорость - 200 Мвыб./с, память - 2048 точек;

• амплитуда: от 10 мВ до 20 В (частота до 5 МГц); от 10 мВ до 15 В (частота более 15 МГц);

• смещение: +/- 10 В, разрешение 0.01 В;

• импеданс: 50 Ом ±10 %;

• модуляция: AM, FM;

• встроенный частотомер: 0.01 Гц - 100 МГц;

• 31 предустановленная форма сигналов (синус, прямоугольник, треугольник, импульс, наклон, прямая и обратная пила, TTL, CMOS, шум, ECG, распределение Гаусса и другие);

• разрешение по частоте: 1 мкГц;

• интерфейс подключения к ПК: USB;

• питание: DC 5 В, 1000 мА (БП в комплекте);

• размер: 160 х 90 х 55 мм;

Комплектация:

• двухканальный DDS генератор FY2300-20M;

• блок питания;

• кабель USB тип А – USB тип В (длиной 0.9 м);

• два кабеля с зажимами крокодилами (длиной по 1 м);

• СD диск с программным обеспечением.
