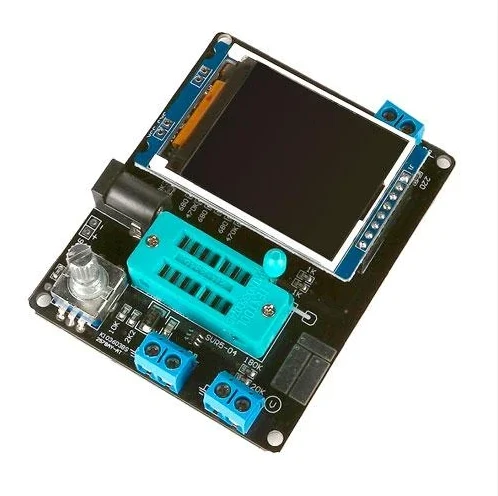

Тестер напівпровідників ESR RLC частотомір, генератор сигналів ВТВ GM328A

Цифровий тестер GM328A використовується для перевірки і визначення різних параметрів електронних компонентів, таких як: елементи живлення, резистори, конденсатори, котушки індуктивності, діоди, стабілітрони, транзистори (у т. ч. біполярні, польові, MOSFET), тиристори, симістори і т. п. Дані про виміряних параметрах досліджуваного компонента виводиться на рідкокристалічний дисплей. Потрібно враховувати, що при тестуванні напівпровідникових компонентів їх рівень відкриття повинен бути досяжний для тестера.
Для використання тестера GM328A потрібно спочатку підключити до нього харчування. З плати тестера виведений адаптер живлення під батарею 6F22 (Крона) з напругою 9 Ст. Підключати батарею потрібно дотримуючись полярності. Батарея 6F22 (Крона) в комплект поставки не входить. Також є гніздо під штекер 5,5 х 2,5 мм або 5,5 х 2,1 для блоків живлення. Напруга живлення тестера становить 6 – 12 В постійного струму, струм до 30 мА.
Тестер GM328A включається натисненням на кнопку енкодера, яка знаходиться в лівому нижньому куті плати, після чого включається ЖК-дисплей з підсвічуванням і починається завантаження прошивки і вимірювання напруги живлення. Після включення на платі тестера буде горіти червоний світлодіод індикації харчування, позначений LED. Якщо напруга буде нижче норми 6 В, то тестер покаже на дисплеї помилку і вимкнутися. Дисплей має діагональ 1,8 дюйма і дозвіл 160 х 128 пікселів і глибину кольору High Color.
Пристрій тестера GM328A:

Тестер GM328A має кілька додаткових функцій у порівнянні з подібними пристроями: вимірювання вхідного напруги постійного струму значенням до 50 В, вимірювання частоти вхідного сигналу 1 Гц – 1 МГц, вбудований генератор прямокутних імпульсів з частотою 1000 мГц – 2 МГц, 10-бітний ШІМ значенням 5 В з модуляцією від 0 до 99%.
Тестер має меню, за допомогою якого можна використовувати додаткові функції. Для входу в меню потрібно прокрутити ручку енкодера на п'ять поділок вправо або вліво. Навігація в меню здійснюється поворотом ручки енкодера вправо – наступний пункт меню, вліво – попередній пункт меню. Вибір пункту меню здійснюється натисканням на кнопку енкодера. Вихід з пункту меню здійснюється поворотом ручки енкодера вліво на п'ять поділок. Підтвердження вибраного значення в пункті меню здійснюється натисканням і утриманням кнопки енкодера протягом 2 секунд.
Структура меню тестера GM328A:

• Transistor (ручне тестування транзистора);
• Frequency (вимірювання частоти вхідного сигналу): f=x Hz;
• f-Generator (генератор прямокутних імпульсів): 1000 мГц, 10, 50, 100, 250, 439, 441, 443, 1000, 2500, 5000 Гц, 10, 25, 50, 100, 153, 250, 500, 1000, 2000 кГц;
• 10-bit PWM (10-бітний ШІМ): 0 – 99%;
• C+ESR&TP1:3 (вимірювання додаткових параметрів конденсаторів);
• Ручне тестування опору та індуктивності;
• Ручне тестування конденсаторів;
• DS18B20 (тестування датчика температури DS18B20);
• C correction (корекція показань вимірювання ємності конденсаторів): -2% – +7,9%;
• IR_Decoder (тестування інфрачервоного приймача);
• IR_Encoder (тестування інфрачервоного передавача);
• DHT11 (тестування датчика температури і вологості DHT11);
• Selftest (калібрування);
• Voltage (вимірювання вхідного напруги постійного струму): Vext=x V;
• FrontColor (настройка кольору тексту): R=x, G=y, B=z;
• BackColor (настройка кольору підсвічування): R=x, G=y, B=z;
• Show data (показати інформацію про пристрої): Version 1.12 k;
• Switch off (примусове вимикання живлення).

Тестер GM328A оснащений 14-контактної ZIF панеллю з нульовим зусиллям. Для зручності використання на платі тестера контакти підписані.
Таблиця розміщення контактів:

При першому включенні тестера потрібно провести процедуру калібрування. Для цього знадобиться три перемички і конденсатор ємністю не менше 100 пФ. Для виконання калібрування потрібно спочатку за допомогою перемичок закоротити між собою всі три контакту тестера 1-2, 2-3, 1-3. Далі потрібно увійти в меню і вибрати пункт Selftest. Після проходження першого етапу калібрування на дисплеї з'явиться напис про відключення перемичок. Далі з'явиться напис про підключення конденсатора. Конденсатор потрібно підключати до контактів 1-3. Після закінчення калібрування на дисплеї відобразиться напис Test End.
Для безпосередньо тестування в автоматичному режимі потрібно підняти ручку ZIF панелі, вставити електронний компонент в ZIF панель, опустити ручку ZIF панелі, натиснути на кнопку включення. Електронний компонент потрібно встановлювати в ZIF панель таким чином, щоб ніжки елемента стояли в контактах з різними цифрами. Наприклад, резистор можна встановлювати між ніжками 1-2, 2-3, 1-3; для транзистори, тиристори, симістора тільки 1-2-3.
Для тестування SMD елементів тестер GM328A оснащений 3-х контактної майданчиком. Для тестування потрібно покласти SMD елемент на майданчик і жорстко зафіксувати (крокодилом, прищіпкою, пайкою тощо), потім натиснути кнопку включення тестера.
Тестер GM328A автоматично визначає, який тип електронного компонента в нього встановлений. Також тестер визначає деякі додаткові параметри електронного компонент, наприклад для транзистора – коефіцієнт підсилення струму або для конденсатора – ємнісне опір і відсоток падіння напруги.
Якщо до тестеру не підключений електронний компонент або підключений невідомий тестеру електронний компонент або включений компонент несправний, то на дисплеї повідомлення: No, unknown, or damaged part.
Плата тестера має чотири стійки для закріплення на плоскій поверхні.

Характеристики:

модель: GM328A;
микроконтроллер: AtMEGA328P;
версия прошивки: Version 1.12k;
напряжение питания: 6 – 12 В постоянного тока;
рабочий ток: 30 мА;
дисплей: диагональ 1,8 дюйма, разрешение 160 х 128 пикселей, глубина цвета High Color;
диапазон измерения сопротивления: 0,01 Ом – 50 МОм;
диапазон измерения емкость: 25 пФ – 100 мкФ;
диапазон измерения индуктивности: 0,01 мГн – 20 Гн;
диапазон измерения частоты: 1 Гц – 1 МГц;
диапазон измерения напряжения (постоянного): 0,01 – 50 В;
генератор прямоугольных импульсов с частотой: 1000 мГц – 2 МГц;
10-битный ШИМ: значением 5 В с модуляцией от 0 до 99%;
визначає: ESR, RLC, терморегулятори тиристорів, сімісторов;
визначає параметри діодів: падіння напруги, ємність переходу, терморегулятори;
визначає параметри транзисторів: тип (NPN, PNP, N-P channel MOSFET JFET), терморегулятори і відображає наявність захисного діода;
габарити: 78 х 68 х 31 мм;
вага: 65 р.
