PCI POST карта з текстовим оповіщення, аналізатор



POST Card PCI застосовується для діагностики несправностей роботи систем при завантаженні процедури BIOS самотестування живлення комп'ютера. Карта послідовно відображає POST коди і зупиняється при помилці. Розшифровка цього POST коду дозволяє знайти причину помилки.

POST карта встановлюється в PCI слот материнської плати. Установка і відключення карти в слот має здійснюватися при вимкненому живленні комп'ютера.

POST карта сумісна з найбільш популярними виробниками BIOS: Phoenix, Award і AMI. Таблиці з розшифровкою POST кодів в прикладеній інструкції немає. Постійний вихід нових версій пристроїв та виробниками чіпсетів BIOS змінює ці таблиці та розміщення кодів у інструкціях втрачає свою актуальність. Свіжі таблиці завжди можна знайти в інтернеті на сайтах виробників BIOS або на тематичних форумах з тестування несправностей комп'ютерів.

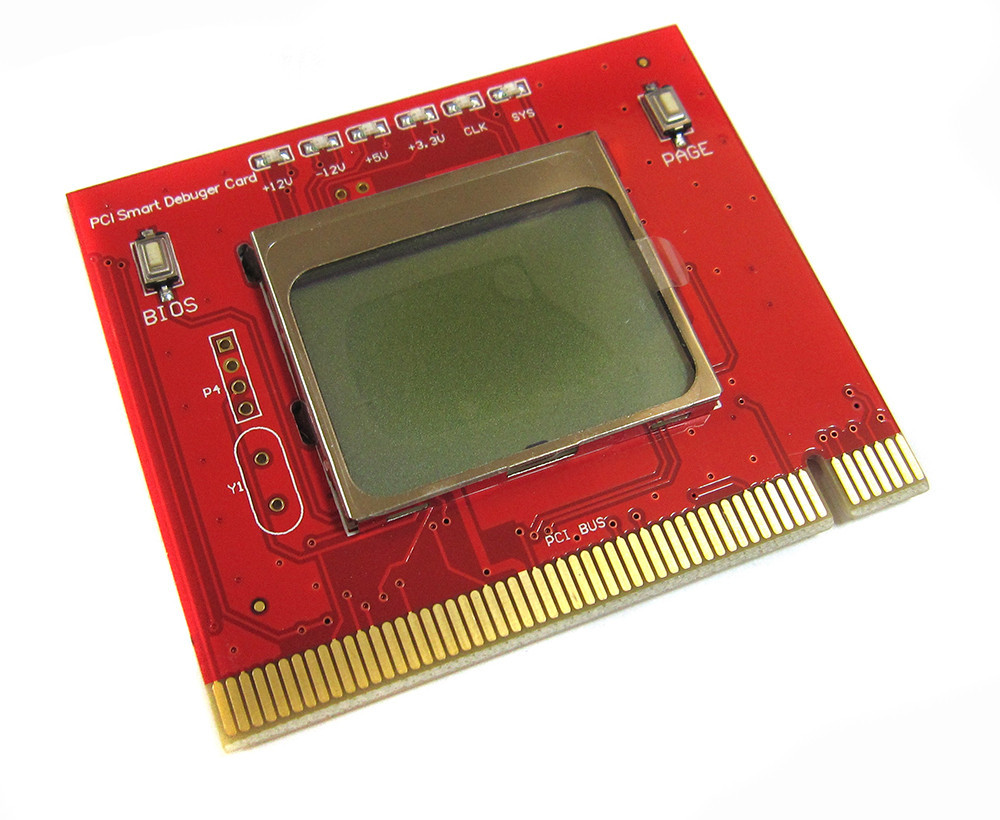

Інформація про BIOS, POST код і опис коду відображається на LCD дисплей англійською мовою. Екран дисплея має підсвічування і легко читається навіть у темряві. В транспортному стані дисплей покритий захисною плівкою, яку потрібно зняти перед початком експлуатації.

На лицьовій стороні POST карти є світлодіодні індикатори основних напруг живлення материнської плати (+12В, -12В, +5В, +3,3 В) і системних сигналів CLK і RST шини PCI.

Також на карті є кнопки "BIOS" і "PAGE". Короткочасне натискання кнопки "BIOS" дозволяє змінити BIOS. Тривале натискання зберігає поточний вибір. Короткочасне натискання кнопки "PAGE" дозволяє переглянути попередній POST код. Тривале натискання показує 5-ть останніх кодів у зворотній послідовності.

Якщо екран дисплея POST карти не працює, необхідно перевірити наявність живлення +3,3 Ст.

Якщо на екрані відображається "No debug code", материнська плата не працює, потрібно перевірити блок живлення комп'ютера.



Характеристики:

інтерфейс підключення: PCI;

частота шини PCI: 33 МГц;

вивід інформації: РК дисплей з підсвічуванням;

розмір дисплея: 36 х 25 мм;

мова виведення інформації: англійська;

кнопки управління: "BIOS", "PAGE";

світлова індикація: +12В, -12В, +5В, +3,3 В, CLK, RST;

розміри: 74 х 63 х 6 мм;

вага: 26 р.



Комплектація:

PCI POST карта з текстовим повідомленням;
