Mini PCI POST карта призначена для діагностики несправностей ноутбука. Карта стежить за завантаженням після включення і послідовно відображає POST-кодів, показуючи помилку.

POST Card Mini PCI застосовується для діагностики несправностей роботи систем при завантаженні процедури BIOS самотестування живлення ноутбука. Карта послідовно відображає POST коди і зупиняється при помилці. Розшифровка цього POST коду дозволяє знайти причину помилки. POST карта встановлюється в Mini PCI слот материнської плати ноутбука. Установка і відключення карти в слот має здійснюватися при вимкненому живленні ноутбука.

POST карта сумісна з найбільш популярними виробниками BIOS: Phoenix, Award і AMI. Таблиці з розшифровкою POST кодів в прикладеній інструкції немає. Постійний вихід нових версій пристроїв та виробниками чіпсетів BIOS змінює ці таблиці та розміщення кодів у інструкціях втрачає свою актуальність. Свіжі таблиці завжди можна знайти в інтернеті на сайтах виробників BIOS або на тематичних форумах з тестування несправностей комп'ютерів.

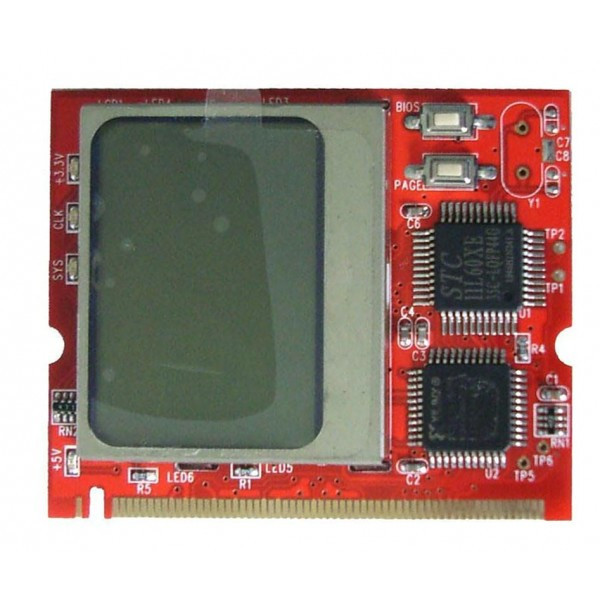

Інформація про BIOS, POST код і опис коду відображається на LCD дисплей англійською мовою. Екран дисплея має підсвічування і легко читається навіть у темряві. На лицьовій стороні POST карти є світлодіодні індикатори основних напруг живлення материнської плати (+5В, +3,3 В) і системних сигналів CLK шини Mini PCI і SYS індикатор роботи мікросхеми пост карти.

Також на карті є кнопки "BIOS" і "PAGE". Короткочасне натискання кнопки "BIOS" дозволяє змінити BIOS. Тривале натискання зберігає поточний вибір. Короткочасне натискання кнопки "PAGE" дозволяє переглянути попередній POST код. Тривале натискання показує 5-ть останніх кодів у зворотній послідовності.

Якщо екран дисплея POST карти не працює, необхідно перевірити наявність живлення +3,3 Ст.

Якщо на екрані відображається "No debug code", материнська плата не працює, потрібно перевірити наявність живлення ноутбука.

Характеристики:

• інтерфейс підключення: Mini PCI;

• форм-фактор Mini PCI: тип III (124 контакту);

• висновок інформації: РК дисплей з підсвічуванням;

• розмір дисплея: 36 х 24 мм;

• мова виведення інформації: англійська;

• кнопки управління: "BIOS", "PAGE";

• світлова індикація: +5В, +3,3 В, CLK, SYS;

• розміри: 60 х 49 х 6 мм;

• вага: 19 р.

Комплект поставки:

• PCI POST карта з текстовим повідомленням;

• Інструкція на англійській мові.
